REPORTE COLUMNA ESQUINA INFERIOR IZQUIERDA
Fecha Actual: 18/06/2017 03:58 PM
Sistema de unidades: Métrico
Nombre del archivo: \
Resultados de
Diseño
Zapatas de Hormigón Armado
______________________________________________________________________________________________________________________
DATOS GENERALES:
Estatus
global : Bien
Norma
de Diseño : ACI 318-05
Tipo
de zapata : Aislada
Tipo
de columna : Concreto

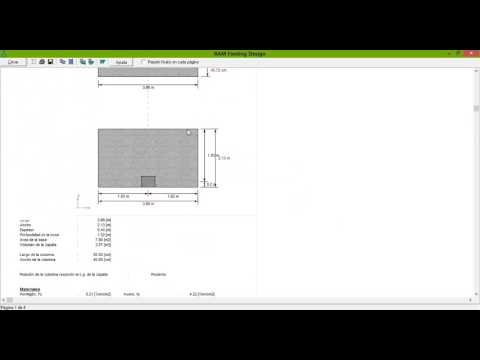

Geometría
Largo : 3.66 [m]
Ancho : 2.13 [m]
Espesor : 0.46 [m]
Profundidad
de la base : 1.52 [m]
Area
de la base : 7.80 [m2]
Volumen
de la zapata : 3.57 [m3]
Largo
de la columna : 50.00 [cm]
Ancho
de la columna : 40.00 [cm]
Posición
de la columna respecto al c.g. de la zapata : Posterior Izquierda
Materiales
Hormigón,
f'c : 0.21 [Ton/cm2] Acero, fy : 4.22 [Ton/cm2]
Tipo
de concreto : Normal Recubrimiento epóxico : No
Módulo
de elasticidad hormigón : 219.50 [Ton/cm2] Módulo de elasticidad
acero : 2038.89
[Ton/cm2]
Peso
unitario : 2.40 [Ton/m3]
Suelo
Coeficiente
de balasto : 3203.68 [Ton/m3]
Peso
unitario (húmedo) : 1.76 [Ton/m3]
Armadura de la zapata
Recubrimiento
libre : 7.62 [cm]
Relación
máxima permitida entre Rho/Rho balanceo : 0.75
Armadura
// a L (xx) inferior : 9-#5 @ 22.86cm
Armadura
// a B (zz) inferior : 12-#5 @ 10.16cm (Zona 1)
Armadura
// a B (zz) inferior : 9-#5 @ 27.94cm (Zona 2)
Armadura de espera
Armadura
1 : 8-#6
Recubrimiento
libre : 2.54 [cm]
Longitud
de anclaje calcular : a tracción
Número
de barras // al eje x : 3
Número
de barras // al eje z : 3
Estribos : #3 @ 20.32cm
Número
de ramas // al eje x : 2
Número
de ramas // al eje z : 2
Estados de carga considerados
Servicio:
SC1 : CM
Límite ultimo:
DC1 : 1.4CM
Cargas
Estado Axial Mxx Mzz Vx Vz
[Ton] [Ton*m] [Ton*m] [Ton] [Ton]
-----------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------
RESULTADOS:
Estatus : Bien
Interacción suelo - fundación
Presión
admisible : 0.0025 [Ton/cm2]
Estado
gobernante : SC1
Estado qprom qmax Dmax Area
en compresión
[Ton/cm2] [Ton/cm2] [cm] [m2] (%)
-------------------------------------------------------------------------------------------------------------------
SC1 0.000298 0.000298 0.0929 7.80 100
-------------------------------------------------------------------------------------------------------------------
Flexión
Factor
f : 0.90
Cuantía
mínima : 0.00180
Longitud de
desarrollo
Eje Pos. ld lhd Dist1 Dist2
[cm] [cm] [cm] [cm]
-------------------------------------------------------------------------------------------------------------
zz Inf. 30.48 15.24 32.38 165.74
xx Inf. 30.48 15.24 42.38 308.14
-------------------------------------------------------------------------------------------------------------
Eje Pos. Estado Mu f*Mn Asreq Asprov Asreq/Asprov Mu/(f*Mn)
[Ton*m] [Ton*m] [cm2] [cm2]
-------------------------------------------------------------------------------------------------------------------------------------------------------------
zz Sup. DC1 0.00 0.00 0.00 0.00 0.000 0.000
zz Inf. DC1 0.00 24.82 0.00 18.00 0.000 0.000
xx Sup. DC1 0.00 0.00 0.00 0.00 0.000 0.000
xx Inf. DC1 0.00 54.80 0.00 42.00 0.000 0.000
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Corte
Factor
f : 0.75
Area
de corte plano zz : 0.80 [m2]
Area
de corte plano xx : 1.31 [m2]
Plano Estado Vu Vc Vu/(f*Vn)
[Ton] [Ton]
-------------------------------------------------------------------------------------------------------------
xy DC1 0.00 100.62 0.000
yz DC1 0.00 61.30 0.000
-------------------------------------------------------------------------------------------------------------
Corte por punzonamiento
Perímetro
de corte (bo 1) : 1.27 [m]
Area
de punzonamiento : 0.46 [m2]
Columna Estado Vu Vc Vu/(f*Vn)
[Ton] [Ton]
-------------------------------------------------------------------------------------------------------------
columna
1 DC1 0.79 71.15 0.015
-------------------------------------------------------------------------------------------------------------
Notas aclaratorias:
* El suelo bajo la
zapata se considera elástico y homogéneo. Se asume una variación lineal de
presión en el suelo.
* El refuerzo
requerido a flexión considera por lo menos la cuantía mínima.
* En relación al
diseño a flexión, el máximo momento de diseño se calcula en secciones críticas
ubicadas en los paramentos del soporte
* Sólo se toman en
cuenta zapatas de sección constante con columnas rectangulares.
* La resistencia
lineal a corte se verifica en secciones críticas ubicadas a una distancia d (d
= altura útil) a partir del paramento del soporte
* La resistencia a
punzonamiento se verifica en una sección perimetral ubicada a una distancia d/2
alrededor de las caras del soporte
* No se considera
refuerzo transversal en las zapatas.
* Todo valor en
rojo no cumple con alguna provisión de la norma.
*qprom = Presión
promedio (compresión) sobre terreno.
*qmax = Máxima
presión (compresión) sobre el terreno.
*Dmax = asentamiento total máximo (considerando el suelo como
material elástico por medio del coeficiente de balasto).
* Mn = Momento
nominal resistente.
* Mu/(f*Mn) = Relación de resistencia.
* Vn = Fuerza
nominal de corte o punzonamiento (para zapatas Vn=Vc).
* Vu/(f*Vn) = Relación de resistencia a corte o punzonamiento.
REPORTE COLUMNA INFERIOR
Fecha Actual: 18/06/2017 04:08 PM
Sistema de unidades: Métrico
Nombre del archivo: \
Resultados de
Diseño
Zapatas de Hormigón Armado
______________________________________________________________________________________________________________________
DATOS GENERALES:
Estatus
global : Bien
Norma
de Diseño : ACI 318-05
Tipo
de zapata : Aislada
Tipo
de columna : Concreto
Geometría
Largo : 3.66 [m]
Ancho : 2.13 [m]
Espesor : 0.46 [m]
Profundidad
de la base : 1.52 [m]
Area
de la base : 7.80 [m2]
Volumen
de la zapata : 3.57 [m3]
Largo
de la columna : 50.00 [cm]
Ancho
de la columna : 40.00 [cm]
Posición
de la columna respecto al c.g. de la zapata : Posterior
Materiales
Hormigón,
f'c : 0.21 [Ton/cm2] Acero, fy : 4.22 [Ton/cm2]
Tipo
de concreto : Normal Recubrimiento epóxico : No
Módulo
de elasticidad hormigón : 219.50 [Ton/cm2] Módulo de elasticidad
acero : 2038.89
[Ton/cm2]
Peso
unitario : 2.40 [Ton/m3]
Suelo
Coeficiente
de balasto : 3203.68 [Ton/m3]
Peso
unitario (húmedo) : 1.76 [Ton/m3]
Armadura de la zapata
Recubrimiento
libre : 7.62 [cm]
Relación
máxima permitida entre Rho/Rho balanceo : 0.75
Armadura
// a L (xx) inferior : 9-#5 @ 22.86cm
Armadura
// a B (zz) inferior : 4-#5 @ 22.86cm (Zona 1)
Armadura
// a B (zz) inferior : 12-#5 @ 17.78cm (Zona 2)
Armadura
// a B (zz) inferior : 4-#5 @ 22.86cm (Zona 3)
Armadura de espera
Armadura
1 : 8-#6
Recubrimiento
libre : 2.54 [cm]
Longitud
de anclaje calcular : a tracción
Número
de barras // al eje x : 3
Número
de barras // al eje z : 3
Estribos : #3 @ 20.32cm
Número
de ramas // al eje x : 2
Número
de ramas // al eje z : 2
Estados de carga considerados
Servicio:
SC1 : CM
Límite ultimo:
DC1 : 1.4CM
Cargas
Estado Axial Mxx Mzz Vx Vz
[Ton] [Ton*m] [Ton*m] [Ton] [Ton]
-----------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------
RESULTADOS:
Estatus : Bien
Interacción suelo - fundación
Presión
admisible : 0.0025 [Ton/cm2]
Estado
gobernante : SC1
Estado qprom qmax Dmax Area
en compresión
[Ton/cm2] [Ton/cm2] [cm] [m2] (%)
-------------------------------------------------------------------------------------------------------------------
SC1 0.000298 0.000298 0.0929 7.80 100
-------------------------------------------------------------------------------------------------------------------
Flexión
Factor
f : 0.90
Cuantía
mínima : 0.00180
Longitud de
desarrollo
Eje Pos. ld lhd Dist1 Dist2
[cm] [cm] [cm] [cm]
-------------------------------------------------------------------------------------------------------------
zz Inf. 30.48 15.24 32.38 165.74
xx Inf. 30.48 15.24 150.26 150.26
-------------------------------------------------------------------------------------------------------------
Eje Pos. Estado Mu f*Mn Asreq Asprov Asreq/Asprov Mu/(f*Mn)
[Ton*m] [Ton*m] [cm2] [cm2]
-------------------------------------------------------------------------------------------------------------------------------------------------------------
zz Sup. DC1 0.00 0.00 0.00 0.00 0.000 0.000
zz Inf. DC1 0.00 24.82 0.00 18.00 0.000 0.000
xx Sup. DC1 0.00 0.00 0.00 0.00 0.000 0.000
xx Inf. DC1 0.00 52.29 0.00 40.00 0.000 0.000
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Corte
Factor
f : 0.75
Area
de corte plano zz : 0.80 [m2]
Area
de corte plano xx : 1.31 [m2]
Plano Estado Vu Vc Vu/(f*Vn)
[Ton] [Ton]
-------------------------------------------------------------------------------------------------------------
xy DC1 0.00 100.62 0.000
yz DC1 0.00 61.30 0.000
-------------------------------------------------------------------------------------------------------------
Corte por punzonamiento
Perímetro
de corte (bo 1) : 2.03 [m]
Area
de punzonamiento : 0.74 [m2]
Columna Estado Vu Vc Vu/(f*Vn)
[Ton] [Ton]
-------------------------------------------------------------------------------------------------------------
columna
1 DC1 0.47 114.18 0.005
-------------------------------------------------------------------------------------------------------------
Notas aclaratorias:
* El suelo bajo la
zapata se considera elástico y homogéneo. Se asume una variación lineal de
presión en el suelo.
* El refuerzo
requerido a flexión considera por lo menos la cuantía mínima.
* En relación al
diseño a flexión, el máximo momento de diseño se calcula en secciones críticas
ubicadas en los paramentos del soporte
* Sólo se toman en
cuenta zapatas de sección constante con columnas rectangulares.
* La resistencia
lineal a corte se verifica en secciones críticas ubicadas a una distancia d (d
= altura útil) a partir del paramento del soporte
* La resistencia a
punzonamiento se verifica en una sección perimetral ubicada a una distancia d/2
alrededor de las caras del soporte
* No se considera
refuerzo transversal en las zapatas.
* Todo valor en rojo
no cumple con alguna provisión de la norma.
*qprom = Presión
promedio (compresión) sobre terreno.
*qmax = Máxima
presión (compresión) sobre el terreno.
*Dmax = asentamiento total máximo (considerando el suelo como
material elástico por medio del coeficiente de balasto).
* Mn = Momento
nominal resistente.
* Mu/(f*Mn) = Relación de resistencia.
* Vn = Fuerza
nominal de corte o punzonamiento (para zapatas Vn=Vc).
* Vu/(f*Vn) = Relación de resistencia a corte o punzonamiento.
REPORTE COLUMNA CENTRAL
Fecha Actual: 18/06/2017 04:38 PM
Sistema de unidades: Métrico
Nombre del archivo: \
Resultados de Diseño
Zapatas de Hormigón Armado
______________________________________________________________________________________________________________________
DATOS GENERALES:
Estatus
global : Bien
Norma
de Diseño : ACI 318-05
Tipo
de zapata : Aislada
Tipo
de columna : Concreto
Geometría
Largo : 3.66 [m]
Ancho : 2.13 [m]
Espesor : 0.46 [m]
Profundidad
de la base : 1.52 [m]
Area
de la base : 7.80 [m2]
Volumen
de la zapata : 3.57 [m3]
Largo
de la columna : 50.00 [cm]
Ancho
de la columna : 40.00 [cm]
Posición
de la columna respecto al c.g. de la zapata : Centrada
Materiales
Hormigón,
f'c : 0.21 [Ton/cm2] Acero, fy : 4.22 [Ton/cm2]
Tipo
de concreto : Normal Recubrimiento epóxico : No
Módulo
de elasticidad hormigón : 219.50 [Ton/cm2] Módulo de elasticidad
acero : 2038.89
[Ton/cm2]
Peso
unitario : 2.40 [Ton/m3]
Suelo
Coeficiente
de balasto : 3203.68 [Ton/m3]
Peso
unitario (húmedo) : 1.76 [Ton/m3]
Armadura de la zapata
Recubrimiento
libre : 7.62 [cm]
Relación
máxima permitida entre Rho/Rho balanceo : 0.75
Armadura
// a L (xx) inferior : 9-#5 @ 22.86cm
Armadura
// a B (zz) inferior : 4-#5 @ 22.86cm (Zona 1)
Armadura
// a B (zz) inferior : 12-#5 @ 17.78cm (Zona 2)
Armadura
// a B (zz) inferior : 4-#5 @ 22.86cm (Zona 3)
Armadura de espera
Armadura
1 : 8-#6
Recubrimiento
libre : 2.54 [cm]
Longitud
de anclaje calcular : a tracción
Número
de barras // al eje x : 3
Número
de barras // al eje z : 3
Estribos : #3 @ 20.32cm
Número
de ramas // al eje x : 2
Número
de ramas // al eje z : 2
Estados de carga considerados
Servicio:
SC1 : CM
Límite ultimo:
DC1 : 1.4CM
Cargas
Estado Axial Mxx Mzz Vx Vz
[Ton] [Ton*m] [Ton*m] [Ton] [Ton]
-----------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------
RESULTADOS:
Estatus : Bien
Interacción suelo - fundación
Presión
admisible : 0.0025 [Ton/cm2]
Estado
gobernante : SC1
Estado qprom qmax Dmax Area
en compresión
[Ton/cm2] [Ton/cm2] [cm] [m2] (%)
-------------------------------------------------------------------------------------------------------------------
SC1 0.000298 0.000298 0.0929 7.80 100
-------------------------------------------------------------------------------------------------------------------
Flexión
Factor
f : 0.90
Cuantía
mínima : 0.00180
Longitud de
desarrollo
Eje Pos. ld lhd Dist1 Dist2
[cm] [cm] [cm] [cm]
-------------------------------------------------------------------------------------------------------------
zz Inf. 30.48 15.24 79.06 79.06
xx Inf. 30.48 15.24 150.26 150.26
-------------------------------------------------------------------------------------------------------------
Eje Pos. Estado Mu f*Mn Asreq Asprov Asreq/Asprov Mu/(f*Mn)
[Ton*m] [Ton*m] [cm2] [cm2]
-------------------------------------------------------------------------------------------------------------------------------------------------------------
zz Sup. DC1 0.00 0.00 0.00 0.00 0.000 0.000
zz Inf. DC1 0.00 24.82 0.00 18.00 0.000 0.000
xx Sup. DC1 0.00 0.00 0.00 0.00 0.000 0.000
xx Inf. DC1 0.00 52.29 0.00 40.00 0.000 0.000
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Corte
Factor
f : 0.75
Area
de corte plano zz : 0.80 [m2]
Area
de corte plano xx : 1.31 [m2]
Plano Estado Vu Vc Vu/(f*Vn)
[Ton] [Ton]
-------------------------------------------------------------------------------------------------------------
xy DC1 0.00 100.62 0.000
yz DC1 0.00 61.30 0.000
-------------------------------------------------------------------------------------------------------------
Corte por punzonamiento
Perímetro
de corte (bo 1) : 3.26 [m]
Area
de punzonamiento : 1.19 [m2]
Columna Estado Vu Vc Vu/(f*Vn)
[Ton] [Ton]
-------------------------------------------------------------------------------------------------------------
columna
1 DC1 0.00 183.38 0.000
-------------------------------------------------------------------------------------------------------------
Notas aclaratorias:
* El suelo bajo la
zapata se considera elástico y homogéneo. Se asume una variación lineal de
presión en el suelo.
* El refuerzo
requerido a flexión considera por lo menos la cuantía mínima.
* En relación al
diseño a flexión, el máximo momento de diseño se calcula en secciones críticas
ubicadas en los paramentos del soporte
* Sólo se toman en
cuenta zapatas de sección constante con columnas rectangulares.
* La resistencia
lineal a corte se verifica en secciones críticas ubicadas a una distancia d (d
= altura útil) a partir del paramento del soporte
* La resistencia a
punzonamiento se verifica en una sección perimetral ubicada a una distancia d/2
alrededor de las caras del soporte
* No se considera
refuerzo transversal en las zapatas.
* Todo valor en
rojo no cumple con alguna provisión de la norma.
*qprom = Presión
promedio (compresión) sobre terreno.
*qmax = Máxima
presión (compresión) sobre el terreno.
*Dmax = asentamiento total máximo (considerando el suelo como
material elástico por medio del coeficiente de balasto).
* Mn = Momento
nominal resistente.
* Mu/(f*Mn) = Relación de resistencia.
* Vn = Fuerza
nominal de corte o punzonamiento (para zapatas Vn=Vc).
* Vu/(f*Vn) = Relación de resistencia a corte o punzonamiento.
No hay comentarios:
Publicar un comentario
